Tutoriel - Baptême Lina - 05/2022

1. Parcourir Lina Pro

Retour au sommaire

Nous allons faire nos premiers pas ensemble sur la plateforme et apprendre à parcourir les menus.

Chapitre 1

Parcourir Lina Pro

1.1 Connexion
1.2 Suivi des versions
1.3 Menu principal
1.4 Gestion des menus
1.5 Menu complet
1.6 Glisser-déposer de menus
1.7 La navigation

1.1 Connexion

Figure 2 : icône Plateforme LINA

Sur le bureau de Windows, double-cliquer sur l’icône « Plateforme LINA  ».
Nous arrivons maintenant à l’étape de connexion. Dans l’entreprise, chaque salarié qui sera amené à utiliser Lina possèdera un compte de connexion personnel. Par ce biais, il nous sera possible de configurer des restrictions d’accès en fonction des rôles de chacun. Lors de la réalisation de certaines actions, Lina enregistre également l’utilisateur qui a lancé l’action comme par exemple le démarrage d’un ordre de fabrication.

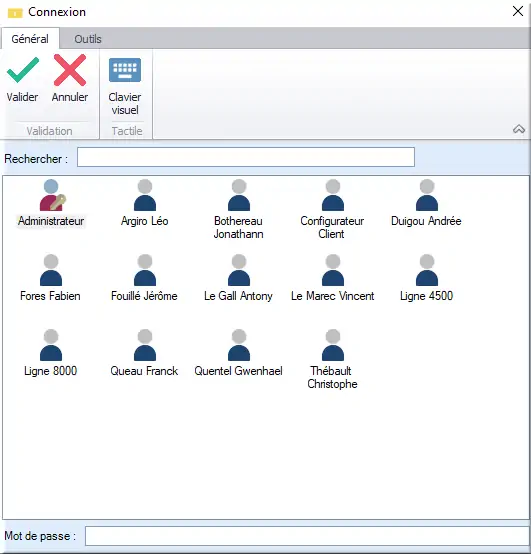

Figure 3 : boîte de dialogue Connexion

Pour choisir un utilisateur, cliquer sur son icône.Renseigner le « Mot de passe » dans le champ en bas de la fenêtre.
Pour se connecter avec tous les droits on prend le compte « Configurateur Client ». Son mot de passe numérique est « **** ».
Cliquer sur « Valider » dans la barre d’outils ou appuyer sur la touche « Entrée  ».

1.2 Suivi des versions

Au premier démarrage de l’application ou à chaque nouvelle mise à jour mise en place sur votre poste, un historique des versions s’affichera automatiquement une fois que vous êtes connecté à votre compte utilisateur. Vous y retrouverez le détail des nouveautés et correctifs de chaque version.

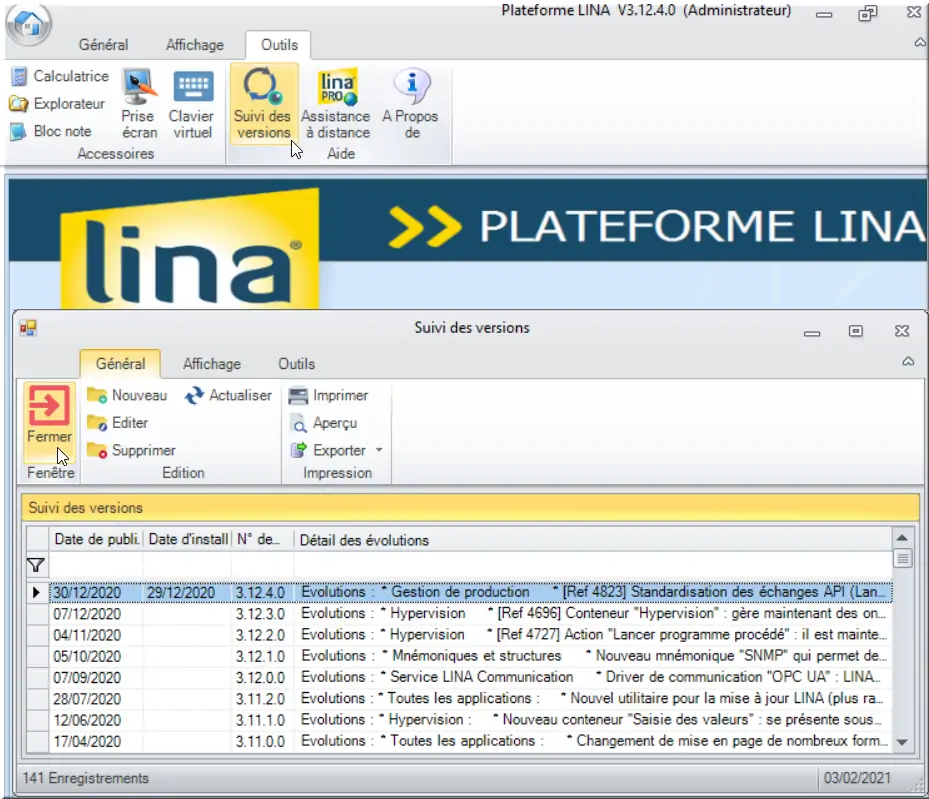

Figure 4 : Suivi des versions de la plateforme

Cliquer sur « Fermer » avec une icône de flèche dans un carré rouge.

1.3 Menu principal

Une fois connecté, le menu principal « >> Plateforme Lina  » s’ouvre.Les différents outils sont répartis en deux catégories :

  • L’ERP pour Enterprise Ressource Planning, qui permet la gestion globale administrative de l’entreprise.
  • Le MES pour Manufacturing Execution System, qui assure le pilotage et le suivi de la production.

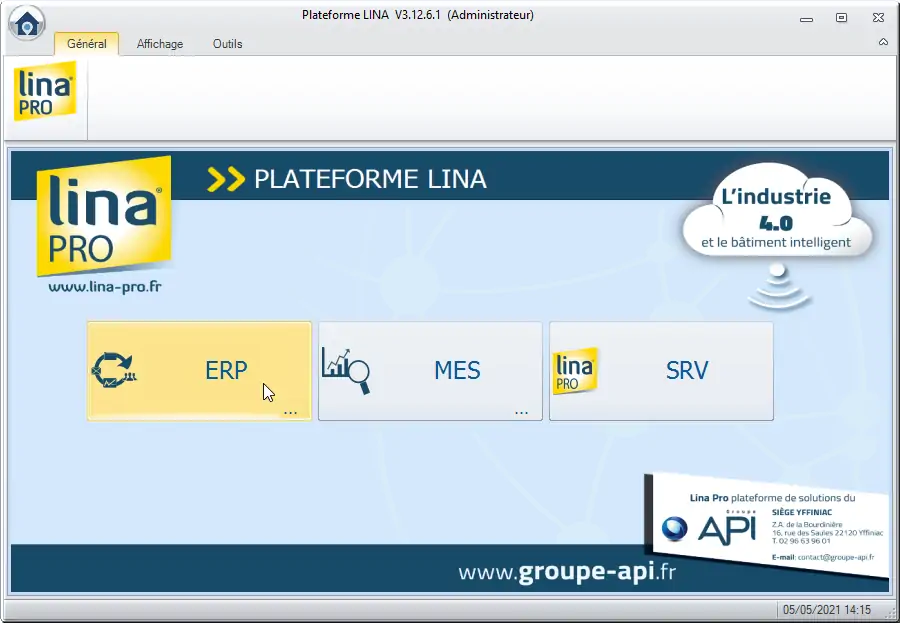

Figure 5 : Plateforme Lina > ERP

Cliquer à gauche sur le bouton « ERP ».

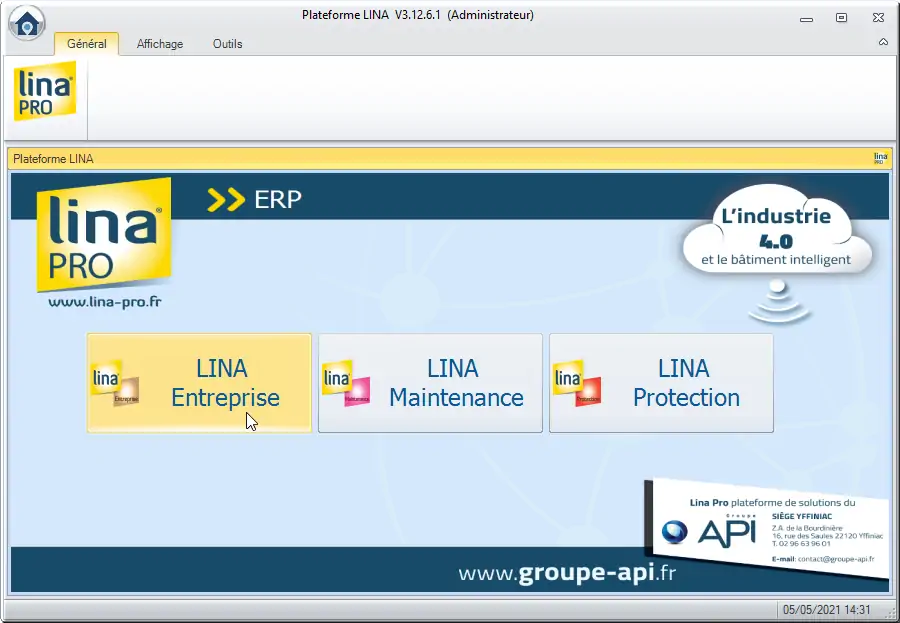

Figure 6 : Lina Entreprise

Puis dans l’écran « >> ERP »,  cliquer à gauche sur « Lina Entreprise » .
« Chargement des données de base… » s’affiche.
À tout moment, pour revenir au menu ERP-MES, cliquer sur l’icône de la maison en haut à gauche.

1.4 Gestion des menus

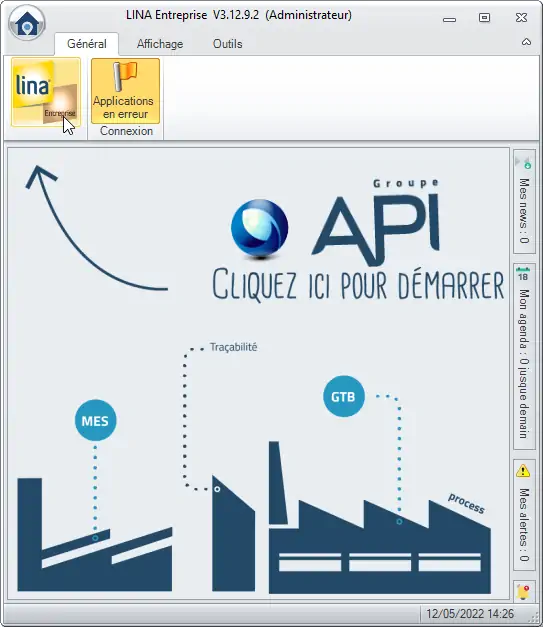

Figure 7 : Démarrer Lina Entreprise

Suivre la flèche « Cliquez ici pour démarrer »
Cliquer sur le logo « Lina ERP » en haut à gauche dans la barre d’outils.

Nous voici donc sur la page de gestion des menus.

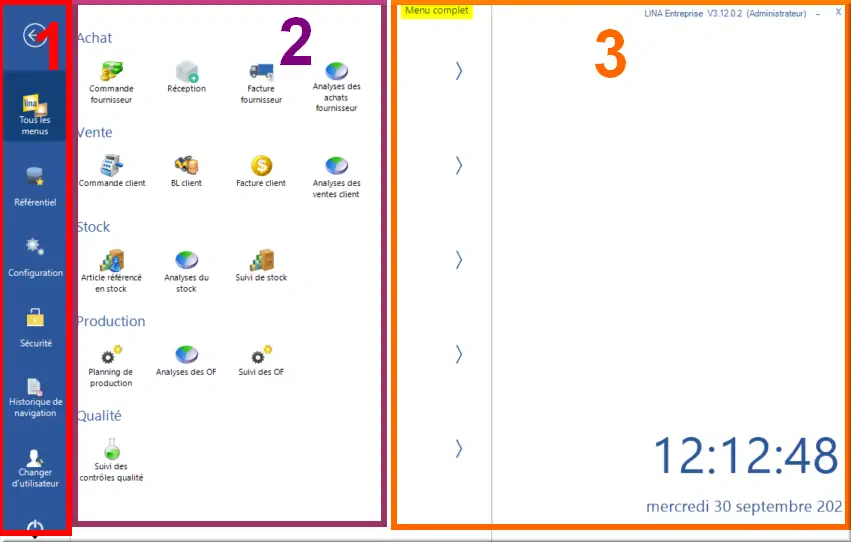

Figure 8 : les trois zones de la page de menus

La page de gestion des menus se divise en trois zones :

  1. en marge gauche sur fond bleu, la barre verticale des ressources avec l’icône « Tous les menus  » au-dessus de « Référentiel ».
  2. la zone centrale de vos menus favoris classés par thèmes comme « Analyser », « Alerter », « Piloter » et « Mesurer ».
  3. la zone de droite regroupant l’ensemble des menus de Lina Entreprise classés par thèmes.

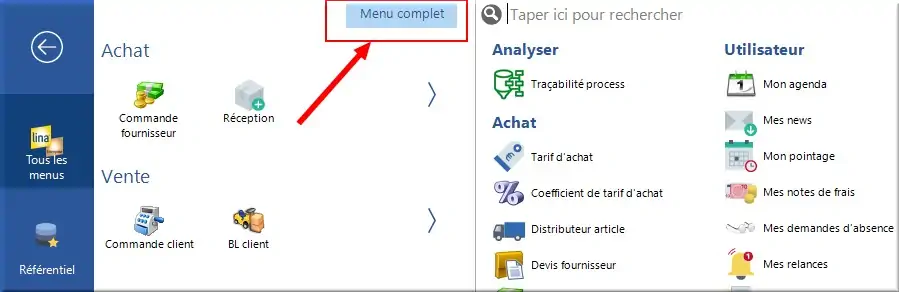

Figure 9 : Bouton Menu complet

Pour afficher la liste de tous les menus disponibles dans la zone de droite, cliquer sur le bouton « Menu complet » en haut au milieu de l’écran.
Vous pouvez alors ajouter des menus à votre liste de favoris, en les faisant glisser-déposer de la droite de l’écran vers la zone 2 centrale dans le thème correspondant. Ce mode opératoire sera détaillé au chapitre REF _Ref103260315 \r \h 1.6 REF _Ref103260314 \h Glisser-déposer de menus.

Il est également possible de rechercher un menu en utilisant la barre de recherche  « Taper ici pour rechercher » en haut de l’écran.

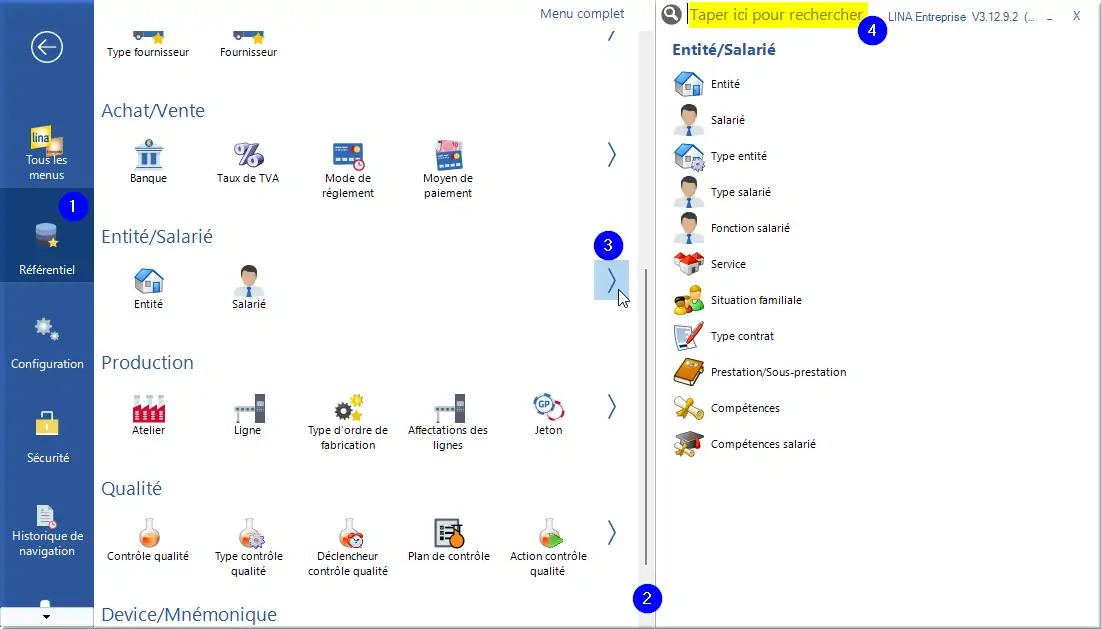

Figure 10 : Barre de recherche de menus

  1. Clic Référentiel ;
  2. Scroll verticalement jusqu’au thème « Entité/Salarié » ;
  3. Clic « > » pour afficher l’ensemble des menus du thème en zone de droite ;
  4. Clic « Taper ici pour rechercher » et saisir le début d’un nom de menu.

1.5 Menu complet

Revenons sur le fonctionnement bascule du menu complet.

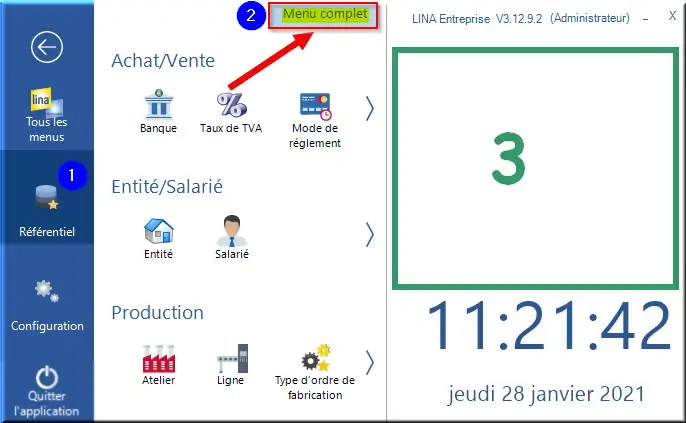

Figure 11 : Menu complet

Cliquer sur « Menu complet » en haut de l’écran dans la zone centrale.
L‘ensemble des menus du référentiel de Lina Entreprise apparaît dans la zone 3 de droite.
Cliquer à nouveau sur « Menu complet ». La zone 3 de droite redevient vide.

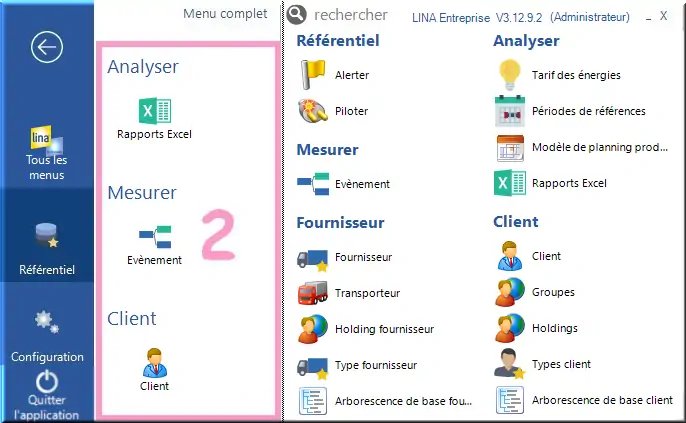

Figure 12 : La zone 2 des favoris

Retenir que la zone 2 centrale est la zone de vos favoris. C’est la cible du glisser-déposer si on veut personnaliser ses favoris.

1.6 Glisser-déposer de menus

Comment personnaliser le thème Entité/Salarié avec le menu Service ?

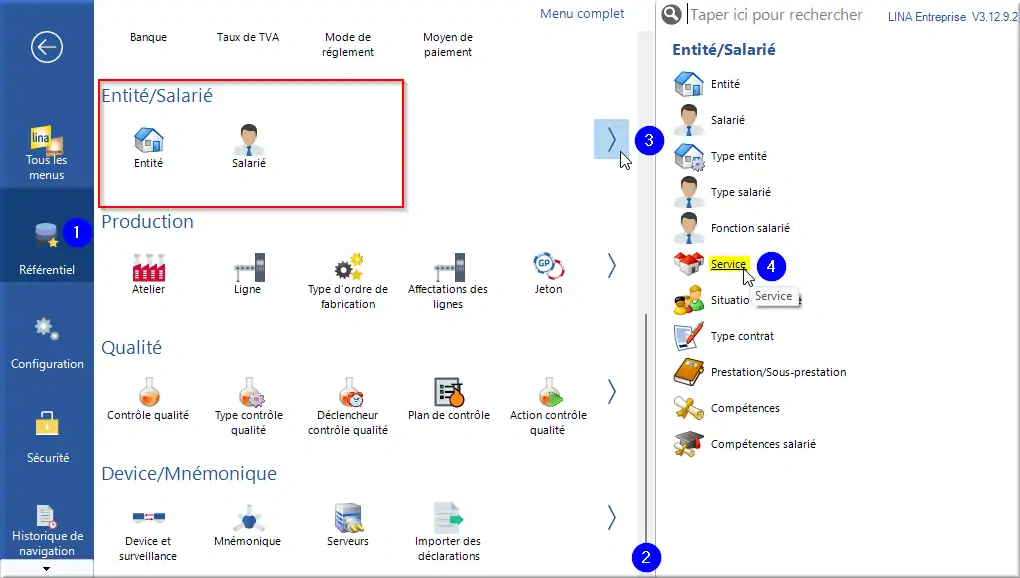

Figure 13 : Personnaliser Entité avec menu Service

  1. Cliquer sur « Référentiel » en marge gauche.
  2. Scroller verticalement jusqu’au thème « Entité/Salarié » .Noter qu’il y a au moins un emplacement vide entre « Salarié » et « > ».
  3. Cliquer sur « > » pour afficher tous les menus du thème en zone droite 3.
  4. Survoler sans cliquer le menu « Service ».Le menu devient souligné et une bulle d’aide s’affiche.

Le glisser-déposer d’un menu se fait de droite à gauche de la zone 3 vers la zone centrale 2.

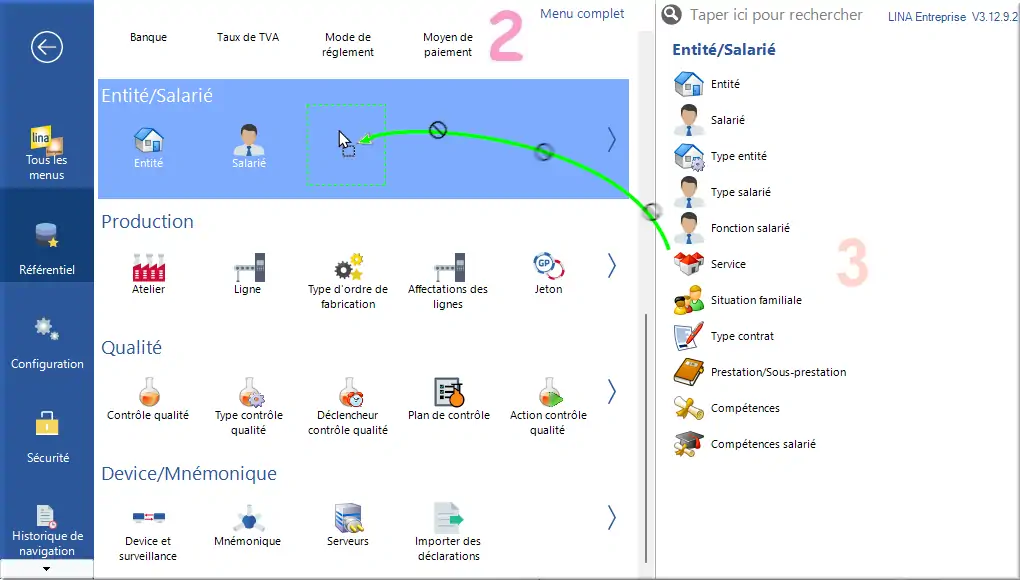

Figure 14 : Glisser-déposer de menus

Le glisser (drag) commence en maintenant appuyé le bouton gauche de la souris sur un menu comme « Service » tout en déplaçant le pointeur souris.
Le menu n’est plus souligné et l’icône du pointeur souris devient un sens interdit signifiant que l’on ne peut pas déposer ce menu à cet endroit.
De plus, la zone cible du déposer est mise en avant par un fond bleu dans la zone centrale pour le thème donné.
Maintenir appuyé le bouton gauche de la souris sur le menu en déplaçant le pointeur souris de la zone 3 de droite vers la zone centrale 2 avec un fond bleu.
Au niveau du titre du thème comme « Entité/Salarié », le pointeur souris reste en forme d’icône de sens interdit.
Il faut descendre sur un emplacement vide ou entre les icônes déjà présentes pour avoir le pointeur souris en forme de flèche au-dessus d’un rectangle grisé indiquant que l’on peut relâcher le bouton gauche de la souris pour déposer le menu.
Relâcher (drop) le bouton gauche de la souris sur un emplacement vide ayant un fond bleu.

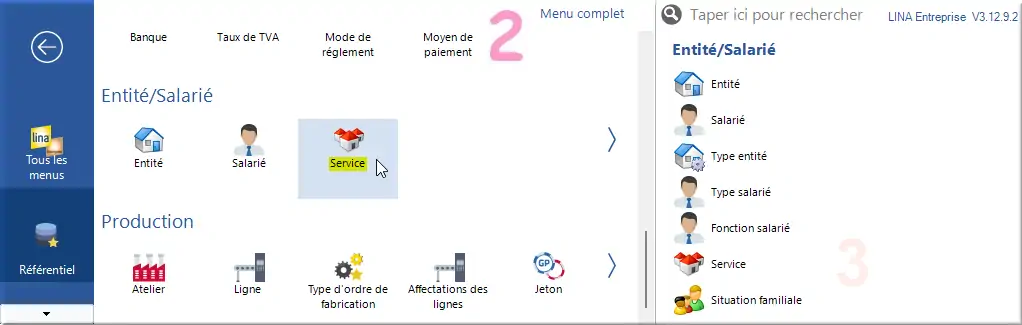

Figure 15 : Résultat du déposer en zone 2 des favoris

Le menu « Service » est copié avec succès dans la zone centrale des favoris. Le pointeur souris redevient en forme de flèche standard.
Il est possible de gérer jusqu’à cinq menus par thème en zone centrale de vos favoris.

Pour effacer un favori, faire un glisser-déposer à l’intérieur du même thème, du milieu vers la droite jusque dans la corbeille rouge qui apparaît en haut à droite du thème.

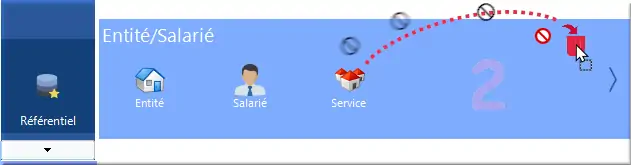

Figure 16 : Glisser-déposer un menu dans la corbeille

Quand on glisse un menu au-dessus de la corbeille, le pointeur souris passe de l’icône du sens interdit rouge à celle de la flèche au-dessus d’un rectangle grisé. La corbeille rouge est surmontée d’une petite flèche indiquant qu’elle devient une cible du déposer.
Si un menu a été supprimé des favoris par erreur, vous pouvez l’ajouter à nouveau en cliquant sur la flèche  «  >  » à droite dans le thème. Cela ouvre la liste des menus du thème. Ou alors cliquer sur  «  Menu complet  » pour voir les menus de tous les thèmes.

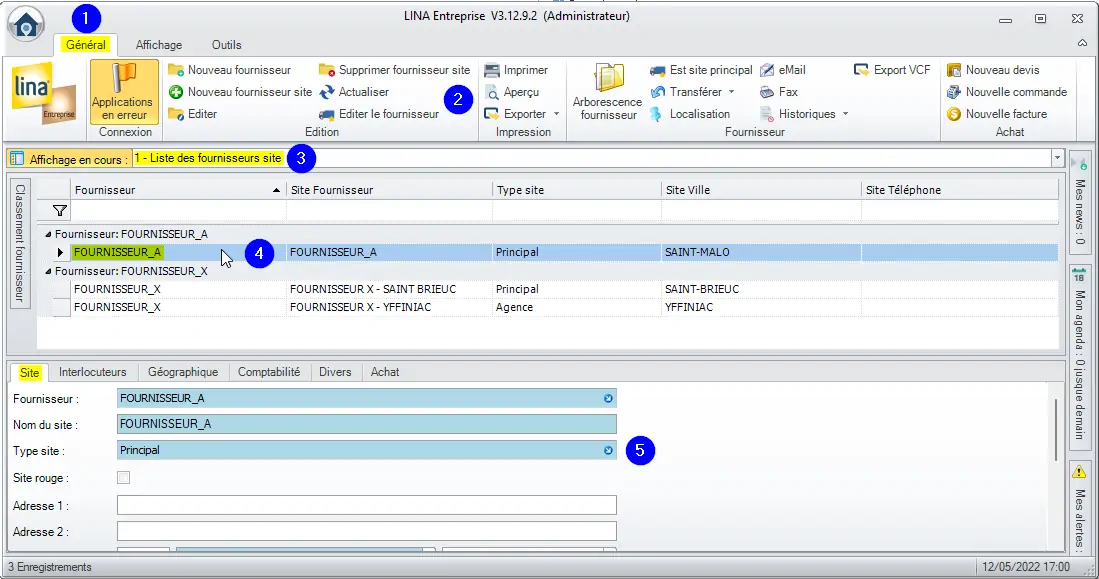

1.7.2 Les boutons d’édition

Attention : le bouton d’édition permet d’éditer une fonction mais peut provoquer des changements irréversibles.
Le bouton Supprimer est disponible mais affichera souvent un message d’erreur. Si les éléments à supprimer ont déjà été appelés par une autre fonction, un message d’erreur apparaîtra. Il est alors impossible de supprimer la fonction, il sera préférable de l’inhiber.

1.7.3 L’arborescence

L’arborescence permet de trier et classer ses éléments et ses fonctions (courbes, compteurs, équipements, …) en deux catégories : l’arborescence physique et l’arborescence thématique. Ces arborescences permettent d’afficher des éléments sur les écrans d’hypervision et d’autoriser des accès ou non aux utilisateurs.

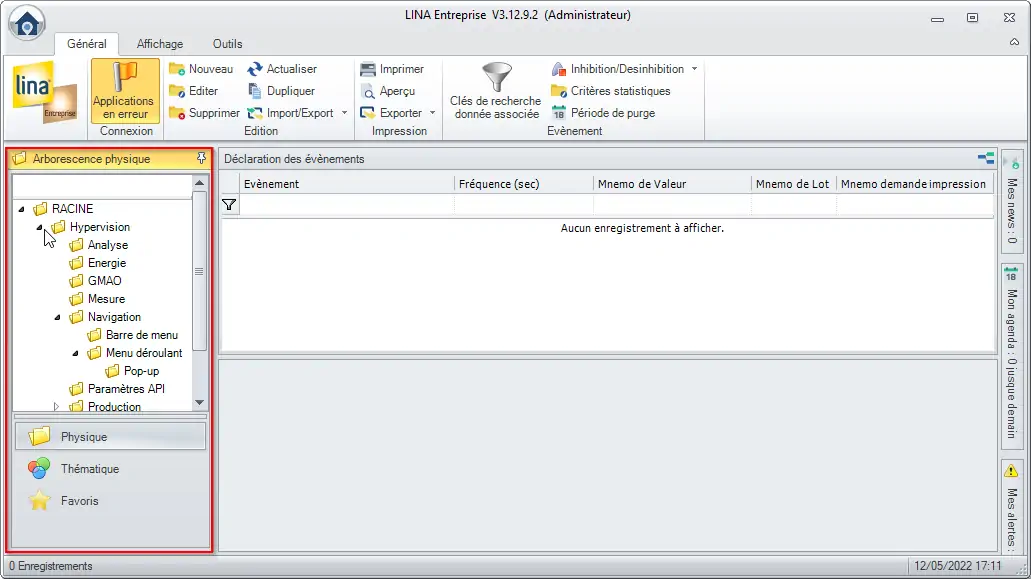

L’arborescence physique correspond généralement au découpage de l’usine, comme suit :

  • Usine 1
    • Atelier de production
      • Atelier de broyage
        • Unité de broyage 1
        • Unité de broyage 2
      • Atelier mélange
        • …
    • Atelier de conditionnement
      • Ligne d’encapsulage
        • Machine 1
        • Machine 2
        • …
      • Ligne d’embouteillage
    • Zone de chargement
    • Entrepôt 1
      • Zone matière première
      • Zone semi-finis 1
    • Entrepôt 2
      • Zone semi-finis 2
      • Produits finis
    • Silos
      • Silos 1
      • ….
    • Salle froide
    • Local technique
      • Chaudière
      • Production froid
      • Compresseur
  • Usine 2
    • …

L’arborescence thématique va permettre de regrouper vos éléments en fonction de leur spécificité. Dans l’arborescence thématiques, des éléments peuvent être rangé à plusieurs endroits (contrairement à l’arborescence physique).

  • Unité
    • Broyeur 1
    • Broyeur 2
    • Broyeur 3
    • Balance
    • …
  • Energie
    • Eau
    • Electricité
    • Air comprimé
    • Vapeur
  • Stockage
  • Production
  • Performance
  • Maintenance
  • Qualité
  • Protection
    • Caméra
    • Badges

1.7.4 La barre d’outils et le bandeau

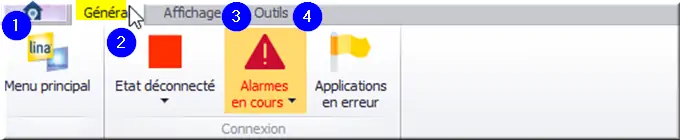

Figure 19 : Onglet Général

Dans la barre d’outils :

  1. L’icône de la maison permet d’accéder à la page d’accueil définit par défaut
  2. L’onglet Général affiche les éléments spécifiques au menu que vous avez sélectionnez, les éléments suivants sont toujours présents :
    • L’accès au menu principal
    • L’état des connections au service com et statistique
    • Les alarmes en cours
    • La surveillance des applications
  3. L’onglet Affichage donne accès à des outils graphiques permettant de sélectionner le mode plein écran et de choisir la couleur de thème sur LINA.
  4. L’onglet Outil permet d’accéder aux éléments suivants :
    • Des outils bureautiques comme la calculatrice, le bloc note et un explorateur de dossier
    • Faire des captures d’écran
    • Un clavier virtuel
    • Des aides avec une assistance à distance, une page d’aide et un suivi de version
    • Des liens internet vers solutions industrielles et les tutoriels LINA
    • Les clés de licence

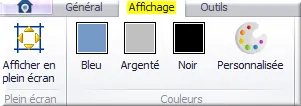

Figure 20 : Onglet Affichage

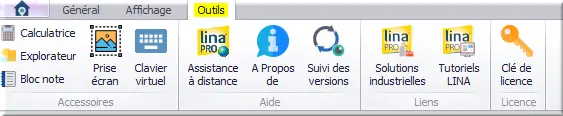

Figure 21 : Onglet Outils

1.7.5 Les choix d’affichage

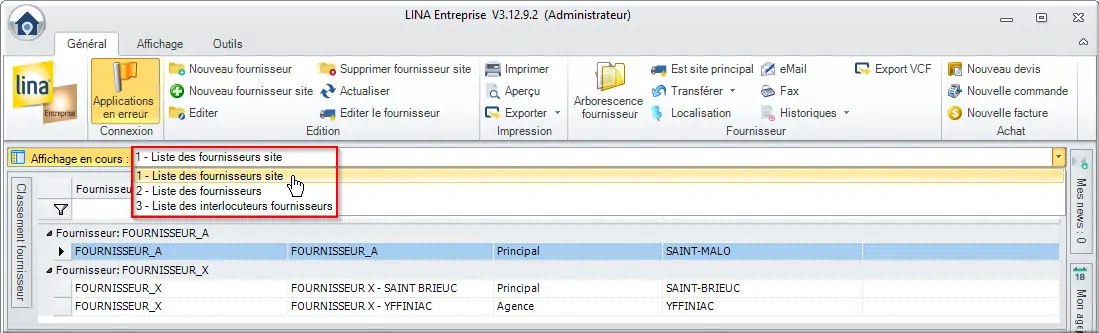

Figure 22 : menu d’affichage des données

En fonction des menus sélectionnés, vous pouvez avoir une liste qui permet d’accéder aux différents choix d’affichage des données.

1.7.6 Options sur fenêtres standards

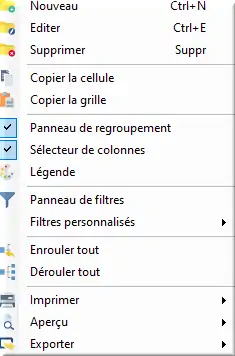

Figure 23 : menu clic droit

Le clic droit permet d’accéder à de nombreuses fonctions :

  • Créer, éditer et supprimer des données
  • Copier des éléments
  • Accéder à la légende
  • Enrouler / dérouler les données quand il y a des regroupements
  • Imprimer, faire un aperçu et exporter des éléments affichés
  • Le sélecteur de colonne va permettre d’accéder à des champs supplémentaires pour les ajouter, créer des filtres et des regroupements.

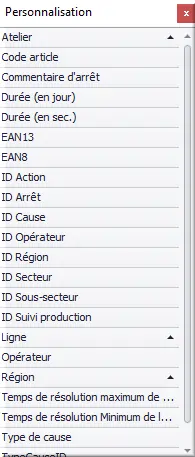

Figure 24 : Sélecteur de colonne

1.7.7 Appliquer un filtre sur un champs existant

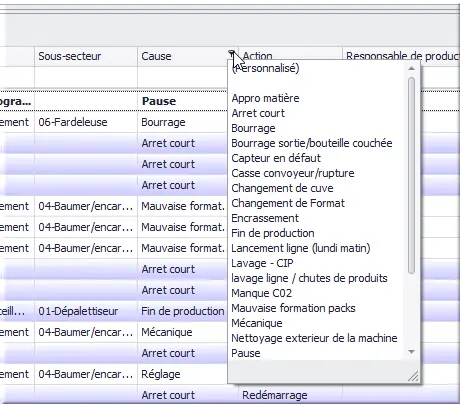

Pour filtre un champ existant cliquez sur le petit entonnoir en haut à droite sur le nom d’une colonne. Les valeurs de filtre apparaissent, vous pouvez les sélectionner.

Figure 25 : Appliquer un filtre sur un champ existant

1.7.8 Ajouter un champ sur les données affichées

Pour ajouter un champ sur les données affichées, glissez et déposez un champ du sélecteur de colonne entre deux colonnes existantes. Vous pouvez également déplacer les colonnes existantes avec un glisser/déposer.

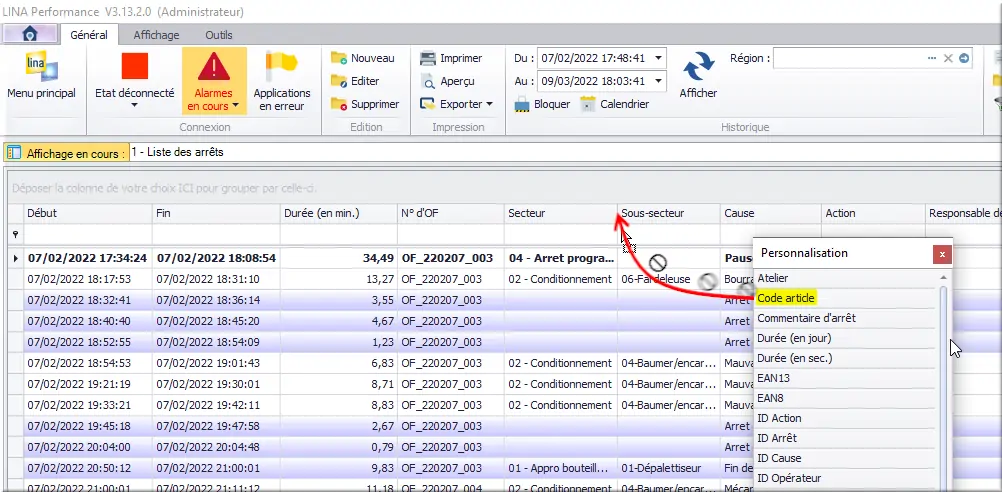

Figure 26 : Personnaliser la Liste des arrêts

1.7.9 Faire des regroupements

Il suffit de glisser/déposer les champs proposés depuis le sélecteur de colonne vers le panneau de regroupement.

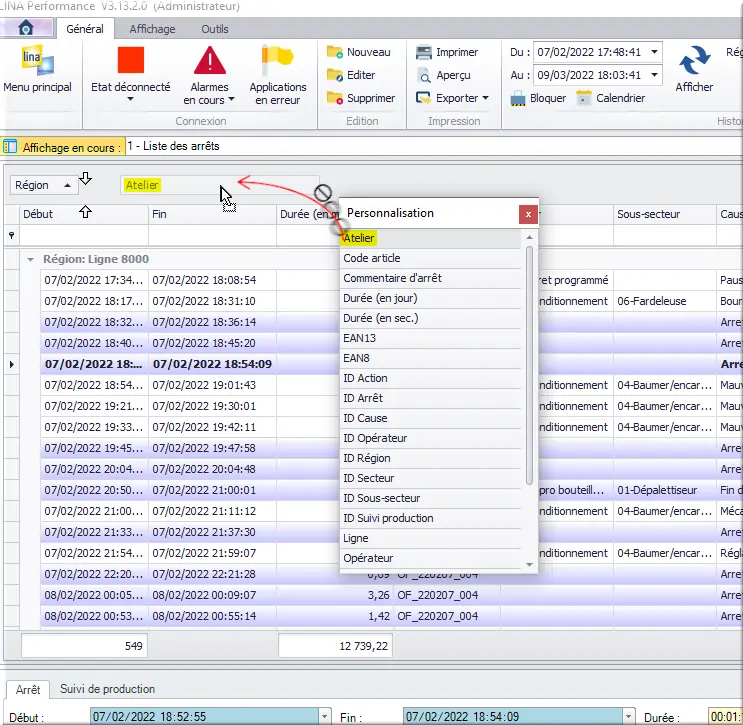

Figure 27 : Glisser Atelier vers panneau regroupement

Pour supprimer un champ du panneau de regroupement, effectuez l’opération inverse.

Une fois les champs souhaités dans le panneau de regroupement, vous pouvez les déplacer pour organiser vos regroupements.

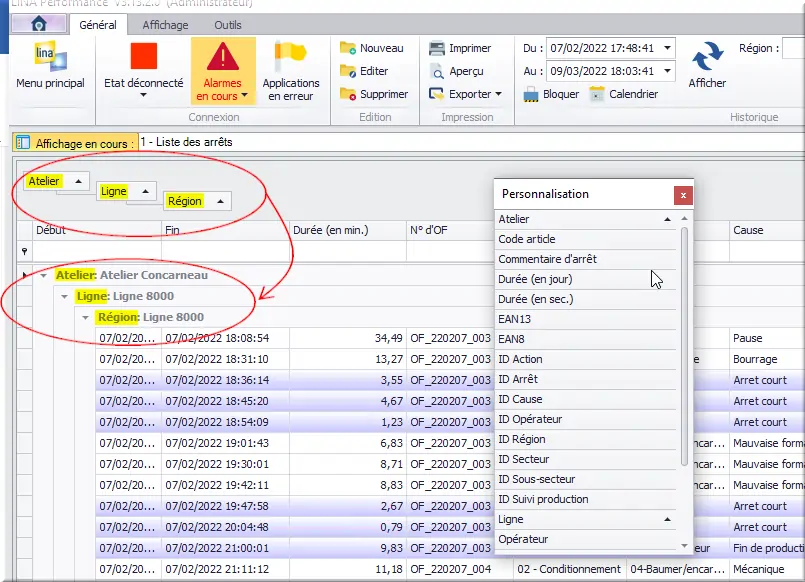

Figure 28 : regroupement déplié

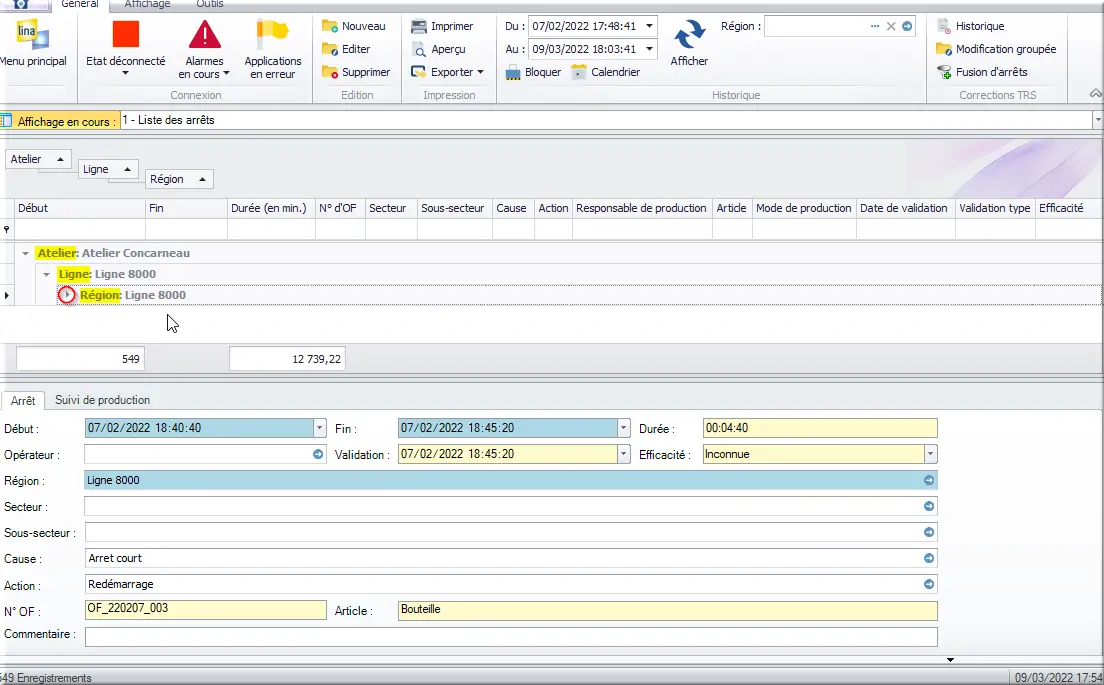

Figure 29 : regroupement replié

1.7.10 Appliquer des filtres supplémentaires

Glissez/déposez un champ du sélecteur de colonne vers la barre de filtre.

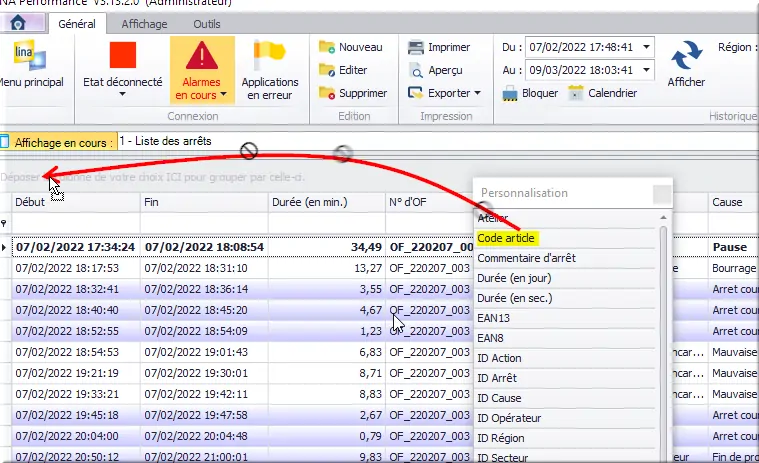

Figure 30 : Personnalisation par filtre

Une fois le filtre ajouté, cliquez sur le petit entonnoir pour choisir les valeurs de filtrage.

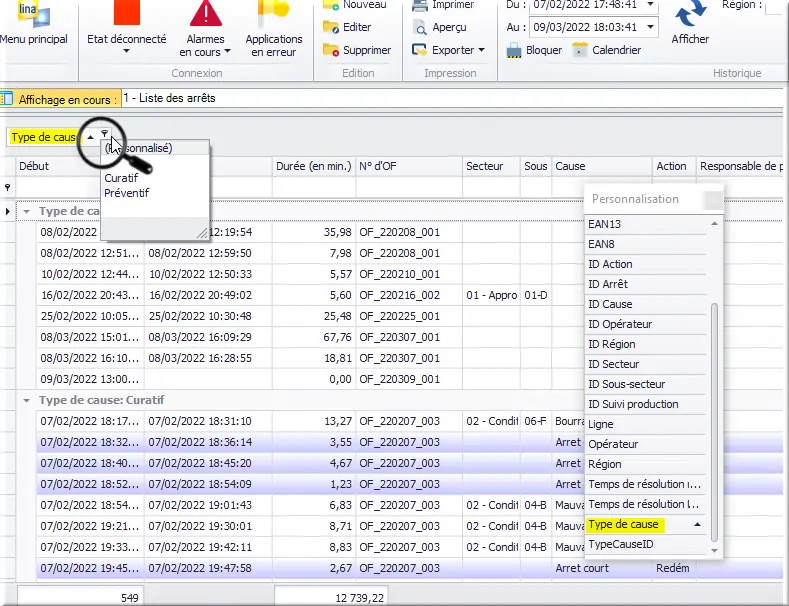

Figure 31 : Valeurs de filtrage
